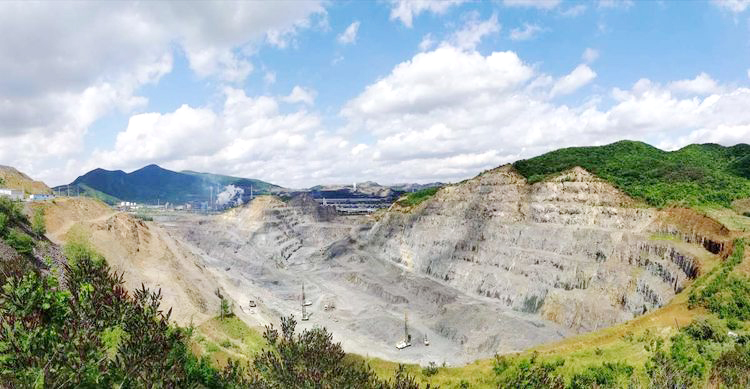

随着经济社会的快速发展,对矿产资源的需求不断提升,在矿产资源的持续开发利用过程中,露天开采边坡暴露面积越来越大,其不稳定因素愈来愈多,露天矿边坡的稳定与否直接关系着矿区工人和居民生命、生态环境及公共财产安全。
为有效防范矿山重特大事故发生,国家矿山安全监察局发布了关于开展露天矿山安全生产专项整治的通知,规定矿山企业需制定并实施保证边坡稳定的安全技术措施,露天矿山边坡高度超过200m的,应建设边坡稳定在线监测系统,防止发生滑坡和泥石流,建立紧急撤离预警系统,保证预警信息迅速传递到每个受威胁人员。
方案介绍
应用场景1
应用场景2

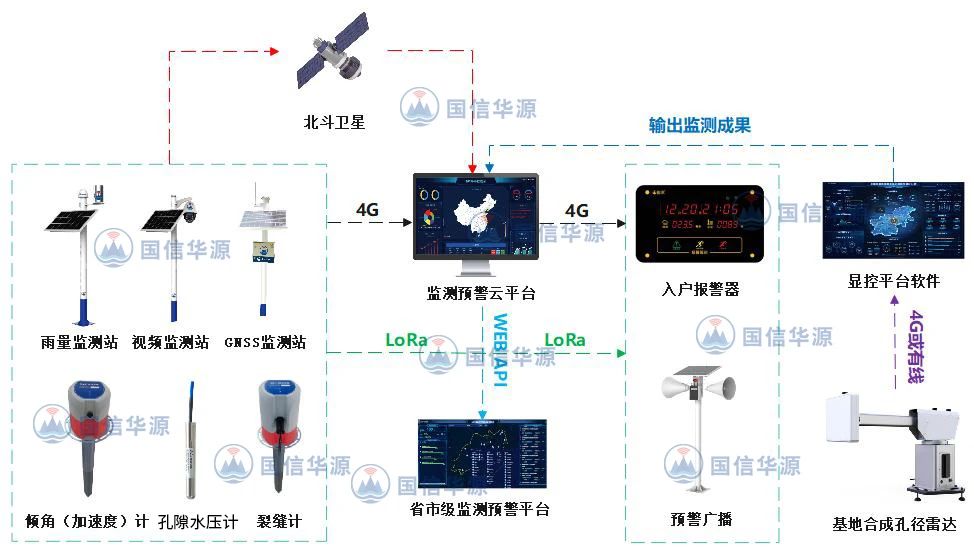

针对矿山边坡安全自动化监测需要,国信华源推出矿山边坡在线安全监测预警一站式解决方案,基于InSAR技术、边缘计算技术、LoRa通信技术、微功耗技术、物联网技术、云计算技术等新兴技术,搭建北斗+多传感器融合的矿山安全监测体系,实现对矿山表面位移、内部位移、地下水位、雨量、视频、爆破振动、倾角、裂缝等一系列监测要素的实时监测。通过4G/北斗/LoRa/光纤等多元通信方式保证数据传输安全,通过国信华源云预警系统实现对监测数据的实时采集、传输、计算、分析,实时掌握边坡整体的安全状态及发展趋势,为矿山企业提供便捷、高效的项目安全管理手段,提升露天矿山安全运行保障水平。
方案优势
1.新兴技术融合、监测要素全覆盖:边坡雷达技术同时融合GNSS、倾角计、裂缝计、雨量计、视频监控等监测设备,对各个监测点实现全方位、全天候实时自动化监测,实现“早感知早预警,有险情早处理”,全流程监控保障露天矿作业安全。
2.多元传输链路、数据通信更安全:通过4G/北斗/LORA/光纤等多元通信方式保证数据传输安全,实现监测数据不中断、预警传递不受阻、保护对象全覆盖。
3.多源数据融合、主动多元快速预警:创新融合高精度空间气象预报和现地物联网自动监测技术,打破技术壁垒,多源的数据融合进行模型处理提前预警预报,入户报警器、预警广播、短信、电话、微信多元预警信息发布,预警信息迅速传递到矿区人员和周边居民,实现全方位监测预警闭环体系。
4.系统云端部署稳定可靠:标准的SAAS服务模式保证系统操作便捷、流畅。系统能够及时掌矿区边坡变形情况、分析变形规律、预测边坡及滑坡可能变化的范围、趋势及其危险性动态预警,为矿山企业提供便捷、高效的项目安全管理手段。
核心产品
GNSS地表位移监测站
GNSS接收机是基于北斗+GPS高精度卫星定位的地表位移监测仪器。采用基站+测站的部署方式,结合后处理静态解算的方式消除卫星定位的环境误差,其测量精度可达到毫米级别。具有动静结合、高集成度,安装便捷、超低功耗、操作简单、云端监控等特点。
北斗公网遥测终端机
北斗公网遥测终端机具有北斗、公网(4G)、自组网多通道,采用一体化、小型化设计,信息传输“一次上星+网络专线”,解决功耗大、延时、丢包等问题。北斗公网遥测终端机支持雨量、水位等通用传感器接入,实现雨量、水位自动监测。广泛应用于“断路、断网、断电”三断场景下的雨水情数据采集监测预警等工作。
裂缝监测站
边坡探针-裂缝计是用于监测地表形变相关因子的物联网多功能传感器,具有一体化、高集成、低功耗等特点。可根据实际应用需求扩展三轴倾角、合倾角、方位角、三轴加速度、裂缝等多个监测要素。结合智能网关、GNSS形变测量、报警设备以及物联网平台组成地质灾害隐患点的自供电、自监测、自分析、自报警的闭环体系,适用于地质灾害滑坡、矿山边坡监测预警建设。
边坡探针-倾角计
边坡探针-倾角计是用于监测地表形变相关因子的物联网多功能传感器,具有一体化、高集成、低功耗等特点。可根据实际应用需求扩展三轴倾角、合倾角、方位角、三轴加速度等多个监测要素。结合智能网关、GNSS形变测量、报警设备以及物联网平台组成地质灾害隐患点的自供电、自监测、自分析、自报警的闭环体系,适用于地质灾害滑坡、矿山边坡监测预警建设
基地合成孔径雷达
合成孔径雷达系统可探测出露天矿边坡的微小形变,具有非接触测量、全方位监测、形变测量精度高、数据更新率高、监测不受云雨雾天气和光照条件影响等特点。

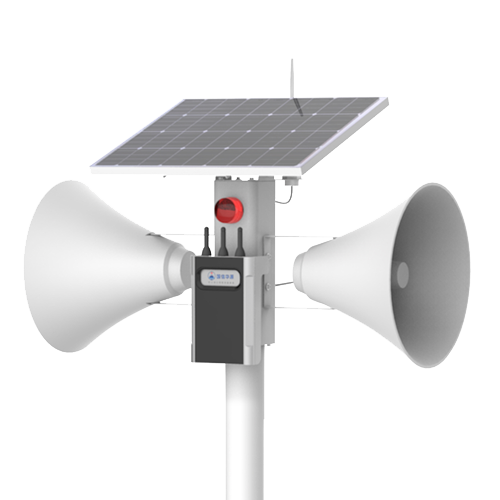

一体化预警广播
一体化预警广播是一款适用于野外的大功率报警设备,支持多种大功率输出,规格可选。针对野外作业环境,该产品采用高集成模块化设计大提高了安装实施的便捷性。支持多种无线通信方式,能够通过4G、LoRa等通信技术实现多种信号源触发预警信号。支持本地报警、平台报警、人工报警多种预警模式。

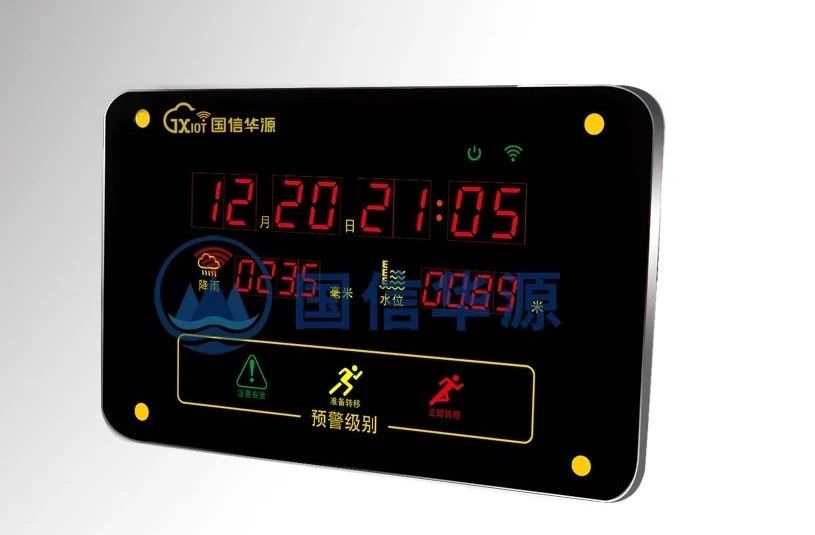

入户报警器
入户报警器具备4G公网通信和LoRaMesh自组网通信能力,可接收雨量站传来的实时雨量和其他监测预警信息进行显示和播报。当收到报警信号时,可通过声、光、语音、数据显示的报警形式及时发出报警信号。
-
